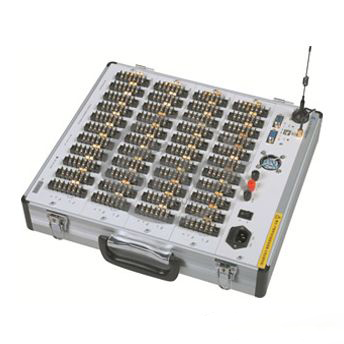

DH3820高速静态应变测试分析系统
技术指标
测量点数：
（1）每个数据采集箱可测16个通道；
（2）每个测试系统多可控制8个数据采集箱（即128个通道）；
采样速率（连续采样）：1、2、5、10、20、50、100（Hz）/通道；
模数转换器：24位A/D转换器；
适用应变计电阻值：
（1）1/4桥电阻范围：120Ω、350Ω程控切换；
（2）半桥、全桥电阻范围：60Ω～20000Ω任意设定。
应变计灵敏度系数：1.0～3.0自动修正；
供桥电压（DC）：2V、5V、10V分档切换；
应变测量：满度值±50000με；最小分辨率0.5με；
电压测量：满度值±5000mV，±500mV；最小分辨率5μV；
系统示值误差：不大于0.5％±3με（满度值的0.1%）；
零漂：不大于3με/4h；
抗混滤波：截止频率15Hz，阻带衰减大于-80dB/oct；
自动平衡范围：±20000με（应变计阻值的±2%）；
长导线电阻修正范围：0～100Ω；
通讯方式：采集模块与电源/控制器采用CAN总线或RS485总线通讯，电源/控制器与计算机采用以太网通讯；
通讯距离：
（a） 采用CAN总线：每台控制器带8台采集器，每个采集器之间距离不大于5米；
（b） 采用RS485总线：每台控制器带8台采集器，每个采集器之间距离不大于15米；
（c） 采用RS485总线：每台控制器带4台采集器，每个采集器之间距离不大于30米；
（d） 采用RS485总线：每台控制器带3台采集器，每个采集器之间距离不大于50米；
电源：
（a）电源/控制器电源：
（1）交流电源输入：220V±10％ 50Hz±2％，功率120W；
（2）直流电源输入：DC10～36V，电源电流与连接采集模块的个数有关。
（b）数据采集模块电源：
（1）供电方式：直接由电源/控制器供电或外接直流电源；
（2）供电范围：DC10～36V；
（3）最大功率：约15W。
电源/控制器与采集模块尺寸：230mm（长） ×153mm（宽） ×47mm（高）。
如需详细技术资料，欢迎来电咨询索取：400 996 5117
