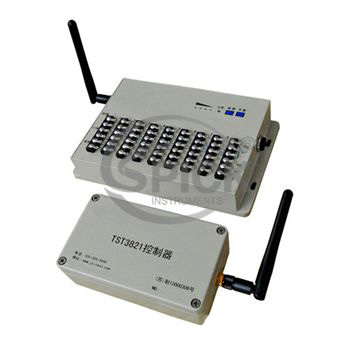

TST3821无线静态应变测试分析系统
技术指标
1.测量点数 :
1.1 每个采集模块可测8个测点
1.2 每台计算机可控制32个采集模块(即256个测点)
2.无线通讯距离：在可视距情况下， 可靠传输距离 800m ，无线级联，自动组网，任一模块可根据需要，自动配置成路由中继，传输距离更远。
2.无线通讯距离：在可视距情况下，
可靠传输距离 800m ，无线级联，自动组网，任一模块可根据需要，自动配置成路由中继，传输距离更远。
3.采样频率：1Hz
4.A/D分辨率：24位
5.最高分辨率: 1 με
6.通讯接口：Zigbee无线接口
7.测量应变范围: ± 19999 με
8.自动平衡范围: ± 15000 με (R=120Ω,K=2.0时应变计阻值的±1.5%)
9.应变计电阻值范围:50～10000 Ω 任意设定
10.应变计灵敏度系数: 1.0～3.0自动修正
11.长导线电阻修正范围: 0.0～100 Ω
12.系统准确度: 0.5级（不大于0.5％ ± 3 με ）
13.零漂: ≤ ± 3 με /4h
14.供桥电压: DC 2V ± 0.05%
15.内置锂电池最大充电直流电压为8.7V，最大充电电流为1A
16.采集模块连续工作时间：约8小时（可选）
17.充电器：
17.1输入电压：AC 220V( ± 10％), 50Hz(
± 2％)
17.2输出电压电流：DC 8.7V 1A
18.状态指示：
18.1平衡指示灯：当按一下试平衡键或软件中操作平衡，则模块所有测点开始采样，采样结束后，当某个测点平衡灯亮红色，表示本通道未平衡好，持续5秒钟后所有平衡灯熄灭以节约电量。
18.2 工作指示灯：当采样时，此红灯亮，采样结束后熄灭；当通讯时，此红灯闪烁，表示正在通讯；绿灯亮时，表示采集模块可正常工作。
18.3 电量指示灯：可指示剩余电量，依次表示100%，75%，50%，25%
19.电磁兼容试验符合A类指标
20. 使用环境：适用于 GB6587.1-86-Ⅱ组条件
21.外形尺寸:
21.1采集模块尺寸：172mm(长) × 106mm(宽) × 30mm(高)
21.2无线通讯控制器尺寸：120mm（长） × 65mm（宽） × 38mm（高）
22.仪器自重:
22.1 数据采集箱：约0.6kg
22.2 通讯控制器：约0.3kg
|
仪器型号 |
TST3821 |
TST3821E |
TST5923 |
||||
|
单台采集箱测点数 |
8 |
8 |
8 |
||||
|
采样频率 |
1Hz |
1Hz |
2kHz |
||||
|
通讯接口 |
Zigbee 无线接口 |
Zigbee 无线接口 |
Wi-Fi无线网络接口（无线AP） |
||||
|
可靠传输距离 |
800m （模块级联组网，传输距离更远） |
800m |
200m |
||||
|
供电方式 |
智能管理可充电锂电池组供电，可连续工作约8小时 |
智能管理可充电锂电池组供电，可连续工作约8小时 |
智能管理可充电锂电池组供电，可连续工作约8小时 |
||||
|
显示 / 控制方式 |
计算机 |
计算机 |
计算机 |
||||
|
外形尺寸（ mm ） |
|
|
58×31×23（采集模块、电源模块） |
||||
|
详细指标 |
详细指标 |
详细指标 |
|||||
|
仪器型号 |
TST5925 |
TST5925E |
TST5927 |
||||
|
单台采集箱测点数 |
4或6 |
4或6 |
1 |
||||
|
采样频率 |
8kHz(单通道)/2kHz （四通道）/1kHz( 六通道 ) |
8kHz(单通道)/2kHz （四通道）/1kHz( 六通道 ) |
2Hz 、5Hz 10Hz 、20Hz 、 50Hz 、100Hz 、200Hz |
||||
|
通讯接口 |
Wi-Fi 无线网络接口 |
Wi-Fi 无线网络接口 |
Wi-Fi 无线网络接口 |
||||
|
可靠传输距离 |
200m |
200m |
200m |
||||
|
供电方式 |
智能管理可充电锂电池组供电，可连续工作约 8 小时 |
智能管理可充电锂电池组供电，可连续工作约 8 小时 |
智能管理可充电锂电池组供电，可连续工作约 8 小时 |
||||
|
显示 / 控制方式 |
计算机 |
计算机 |
计算机 |
||||
|
外形尺寸（ mm ） |
122×102×31 |
158×110×38 |
120×65×38 （未包含天线） |
||||
|
详细指标 |
详细指标 |
详细指标 |
|||||
|
仪器型号 |
TST5926W |
||||||
|
单台采集箱测点数 |
1 |
||||||
|
采样频率 |
2Hz 、 5Hz 、 10Hz 、 20Hz 、 50Hz 、 100Hz 、 200Hz |
||||||
|
通讯接口 |
Wi-Fi 无线网络接口 |
||||||
|
可靠传输距离 |
200m |
||||||
|
供电方式 |
智能管理可充电锂电池组供电，可连续工作约8小时 |
||||||
|
显示 / 控制方式 |
计算机 |
||||||
|
外形尺寸（ mm ） |
145×86×77 （未包含天线） |
如需详细技术资料，欢迎来电咨询索取：400 996 5117
