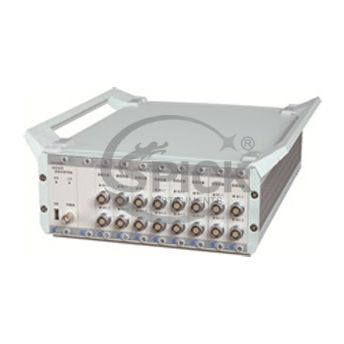

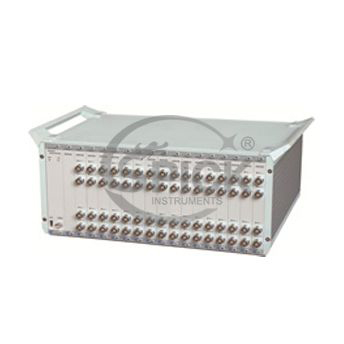

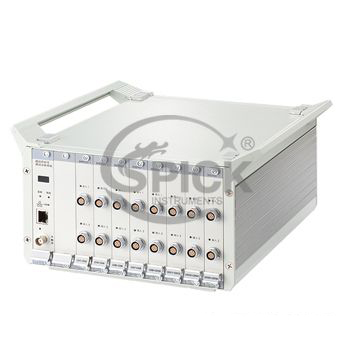

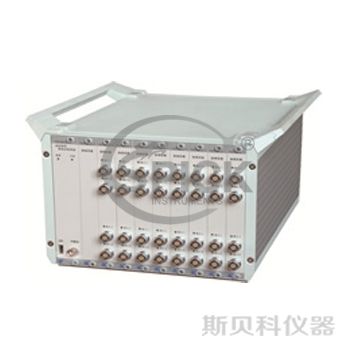

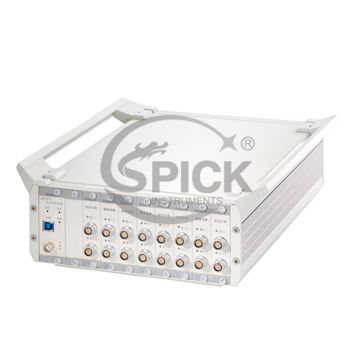

TST5912动态信号测试分析系统

技术指标

1. 仪器接口： USB2.0 ( 全面支持USB3.0 通讯协议 )

2. 扩展方式：串行总线

3. 同步方式：同步时钟发生器

4. 连续采样频率：

采样频率取整

8 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k 、 100k(Hz)

16 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k 、 100k(Hz)

32 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k 、 100k(Hz)

64 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k 、 100k(Hz)

128 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、50k、 100k(Hz)

256 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 50k(Hz)

分析频率取整

8 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k(Hz)

16 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k(Hz)

32 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k(Hz)

64 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k(Hz)

128 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、20k、 50k(Hz)

256 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 20k(Hz)

满度值：±20mV 、 ±50mV 、 ±100mV 、 ±200mV 、 ±500mV 、 ±1V 、 ±2V 、 ±5V 、 ±10V 、 ±20V

6. 线性度：满度的 0.05 ％

7. 失真度：不大于 0.5 ％

8. 系统准确度：小于 0.5 ％ (F.S)( 预热半小时后测量 )

9. 系统稳定度：小于 0.05 ％ (F.S)( 预热半小时后测量 )

10. 最大分析频宽：DC ～ 50kHz

11. 滤波器：

11.1. 模拟低通滤波器：截止频率为  10 、 30 、 100  、 300 、 1k 、 3k 、 10k  、 PASS(Hz) 八档分档切换

阻带衰减：大于 -24 dB/oct

平坦度 (2/3 截止频率内 ): 小于 0.1dB

11.2.DSP 数字滤波器：截止频率为采样速率的 1/2.56 倍，设置采样速率时同时设定。

阻带衰减 : 约 -150dB/oct

平坦度 ( 分析频率范围内 ): 小于 0.05dB

12. 白噪声 :  不大于 5μV rms ( 输入端短路 ,  在最大增益和最大带宽时折算至输入端 )

13. 共模抑制 比 （ CMR ） :  不小于 100dB

14. 共模电压 (DC 或 AC 峰值 ):  小于 ±10V 、 DC ～ 60Hz

15. 时间漂移 :  小于 3μV/ 小时（输入端短路，预热 1 小时，恒温，在最大增益时，折算至输入端）

16. 温度漂移 :  小于 1μV/℃ （在允许的工作温度范围内，输入端短路，在最大增益时，折算至输入端）

17. 过载指示：当输入信号大于量程满度值时，所对应通道红灯亮

18. 欠载指示：当输入信号小于满度值的 0.5% ，所对应通道绿灯亮

19. A ／ D 分辨率：24 位

20. 输入阻抗：10MΩ 或 40PF

21. 输入方式： AC 、 DC 、 ICP 、 GND

22. 输入保护：当满度值不大于 10V 时，输入信号大于 ±15V( 直流或交流峰值 ) 时 , 输入全保护

当满度值为 20V 时，输入信号大于 ±30V( 直流或交流峰值 ) 时 , 输入全保护

触发方式 : 手动触发、外触发、信号触发

24. 信号触发电位：满度的 10%-90% 、 OFF 档任意设定

25. 电源： A C 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ），功率约 100W

26. 电磁兼容试验符合 A 类指标

27. 使用环境 :  适用于 GB6587.1-86-Ⅱ 组条件

28. 外型尺寸： 236mm （宽） × 88mm （高） × 317mm （深） (16 通道 )

236mm （宽） × 177mm （高） × 317mm （深） (32 通道 )

482mm （宽） × 177mm （高） × 317mm （深） (64 通道 )

29. 仪器自重： 16 通道约 4.5kg ， 32 通道约 7.5kg ， 64 通道约 10kg
