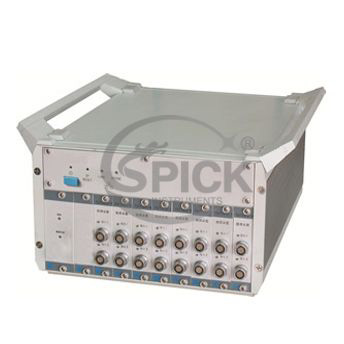

TST5913隔离型动态信号测试分析系统
技术指标
1. 仪器 接口： 10M / 100M 自适应网口、无线
2. 扩展方式：并行
3. 同步方式： GPS/ 同步时钟发生器
4. 同步方式： GPS/ 同步时钟发生器
5. 连续采样频率：所有通道（ 512 通道）同时工作时 , 每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k 、 100k 、 200k (Hz) 分档切换；
6. 满度值 : ±20mV 、 ±50mV 、 ±100mV 、 ±200mV 、 ±500mV 、 ±1V 、 ±2V 、 ±5V 、 ±10V 、 ±20V
7. 线性度 : 满度的 0.05 ％
8. 失真度 : 不大于 0.5 ％
9. 系统准确度 : 小于 0.5 ％ (F.S)( 预热半小时后测量 )
10. 系统稳定度 : 小于 0.05 ％ (F.S)( 预热半小时后测量 )
11. 滤波器：
11.1模拟低通滤波器：截止频率为 10 、 30 、 100 、 300 、 1k 、 3k 、 10k 、 PASS(Hz) 八档分档切换阻带衰减：约 -24 dB/oct
平坦度 (2/3 截止频率内 ): 小于 0.1dB
11.2DSP 数字滤波器：截止频率为采样速率的 1/2.56 倍，设置采样速率时同时设定。
阻带衰减 : 约 -150dB/oct
平坦度 ( 分析频率范围内 ): 小于 0.05dB
12. 白噪声 : 不大于 5μV rms ( 输入端短路 , 在最大增益和最大带宽时折算至输入端 )
13. 共模抑制（ CMR ） : 不小于 100dB
14. 共模电压 (DC 或 AC 峰值 ): 小于 ±10V 、 DC ～ 60Hz
15. 时间漂移 : 小于 3μV/ 小时（输入端短路，预热 1 小时，恒温，在最大增益时，折算至输入端）
16. 温度漂移 : 小于 1μV/℃ （在允许的工作温度范围内，输入端短路，在最大增益时，折算至输入端）
17. 过载指示：当输入信号大于量程满度值时，所对应通道红灯亮
18. 欠载指示：当输入信号小于满度值的 0.5% ，所对应通道绿灯亮
19.A ／ D 分辨率 : 24 位
20. 输入阻抗 : 10MΩ 或 40PF
21. 输入方式： AC 、 DC 、 ICP 、 GND
22. 输入保护 : 当满度值不大于 10V 时，输入信号大于 ±15V( 直流或交流峰值 ) 时 , 输入全保护当满度值为 20V 时，输入信号大于 ±30V( 直流或交流峰值 ) 时 , 输入全保护
23. 触发方式 : 手动触发、外触发、信号触发
24. 信号触发电位：满度的 10%-90% 、 OFF 档任意设定
25. 电源： AC 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ），功率约 130W
26. 电磁兼容试验符合 A 类指标
27. 使用环境：适用于 GB6587.1-86-Ⅱ 组条件
28. 外型尺寸： 236mm （宽） × 133mm （高） × 317mm （深） (16 通道 )
482mm （宽） × 133mm （高） × 317mm （深） (32 通道 )
29. 仪器自重： 16 通道约 5kg ， 32 通道约 8kg
|
型号 |
TST5912 |
TST5910 |
TST5913 |
|
接口 |
USB |
USB |
10M/100M 自适应网口 |
|
扩展方式 |
串行总线 |
串行总线 |
并行 |
|
同步方式 |
同步时钟发生器 |
同步时钟发生器 |
GPS/ 同步时钟发生器 |
|
瞬态缓存 |
无 |
1MB |
无 |
|
连续采样频率 |
64 通道同步采集，每通道最高采样频率 100kHz， |
64 通道同步采集，每通道最高采样频率 100kHz ， |
所有通道同步采集，每通道最高采样频率 200kHz |
|
瞬态采样频率 |
无 |
1MHz |
无 |
|
触发方式 |
手动触发、外触发、信号触发 |
||
|
供电方式 |
A C 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
A C 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
AC 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
|
仪器尺寸(mm) |
236×88×317 (16 通道 ) 236×177×317 (32 通道 ) 482×177×317 (64 通道 ) |
236×88×317 (16 通道 ) 236×177×317 (32 通道 ) 482×177×317 (64 通道 ) |
236×133×317(16 通道 ) 482×133×317(32 通道 ) |
|
型号 |
TST5918 |
TST5915 |
TST5917 |
|
接口 |
USB |
USB |
10M/100M自适应网口 |
|
扩展方式 |
串行总线 |
串行总线 |
并行 |
|
同步方式 |
同步时钟发生器 |
同步时钟发生器 |
同步时钟发生器 |
|
瞬态缓存 |
无 |
|
|
|
连续采样频率 |
128通道同步采集，每通道最高采样频率 100kHz |
128通道同步采集，每通道最高采样频率 100kHz |
128通道同步采集，每通道最高采样频率 100kHz |
|
瞬态采样频率 |
无 |
||
|
触发方式 |
手动触发、外触发、信号触发 |
||
|
供电方式 |
AC 220V（±10%）50Hz（±2% ）、DC 12V（9-18V ） |
AC 220V （±10%）50Hz （±2%）、DC 12V（9-18V） |
AC 220V（±10% ）50Hz（±2% ） 、 DC 12V（ 9-18V ） |
|
仪器尺寸（ mm ） |
236×88×317(16 通道 ) 236×177×317(32 通道 ) 482×177×317(64 通道 ) |
236×88×317(8 通道 ) 236×177×317(16 通道 ) 482×177×317(32 通道 ) |
236×133×317(8 通道 ) 482×133×317(16 通道 ) |
|
型号 |
TST5920 |
|
|
|
接口 |
100Mbps 以太网接口 |
|
|
|
扩展方式 |
网络 |
|
|
|
同步方式 |
同步时钟发生器 |
|
|
|
瞬态缓存 |
无 |
|
|
|
连续采样频率 |
所有通道同步采集，每通道最高采样频率 20kHz |
|
|
|
瞬态采样频率 |
无 |
|
|
|
触发方式 |
手动触发、外触发、信号触发 |
|
|
|
供电方式 |
AC 220V ， 50Hz |
|
|
|
仪器尺寸（ mm ） |
482×133×418(64 通道 ) |
|
|
