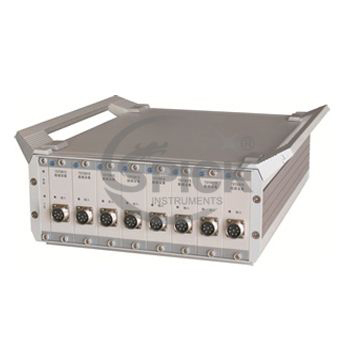

TST5915动态信号测试分析系统
技术指标
1. 仪器接口： USB2.0 ( 全面支持USB3.0 通讯协议 )
2. 扩展方式：串行总线
3. 同步方式：同步时钟发生器
4. 连续采样频率：
4.1采样频率取整
8 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k 、 100k(Hz)
16 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k 、 100k(Hz)
32 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k 、 100k(Hz)
64 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k 、 100k(Hz)
128 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、50k、 100k(Hz)
256 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 50k(Hz)
4.2 分析频率取整
8 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k(Hz)
16 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k(Hz)
32 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k(Hz)
64 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k(Hz)
128 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、20k、 50k(Hz)
256 通道同时工作时，每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 20k(Hz)
5. 满度值：±20mV 、 ±50mV 、 ±100mV 、 ±200mV 、 ±500mV 、 ±1V 、 ±2V 、 ±5V 、 ±10V 、 ±20V;
6. 线性度：满度的 0.05 ％ ;
7. 失真度：不大于 0.5 ％
8. 系统准确度：小于 0.5 ％ (F.S)( 预热半小时后测量 )
9. 系统稳定度 : 0.05 ％ /h)( 预热半小时后测量 )
10. 最大分析频宽 : DC ～ 50kHz
11. 模拟低通滤波器：截止频率为 10 、 30 、 100 、 300 、 1k 、 3k 、 10k 、 PASS(Hz) 八档分档切换；
阻带衰减：＞ -18dB/oct
平坦度 (2/3 截止频率内 )：小于 0.1dB
12. 白噪声：不大于 5μV rms ( 输入端短路，在最大增益和最大带宽时，折算至输入端 )
13. 共模抑制 （ CMR ）： 不小于100dB
14. 共模电压 (DC 或 AC 峰值 ): 小于 ±10V 、 DC ～ 60Hz
15. 时间漂移：小于 3μV/ 小时；（输入端短路，预热 1 小时，恒温，在最大增益时，折算至输入端）
16. 温度漂移：小于 1μV/℃ ；（在允许的工作温度范围内，输入端短路，在最大增益时，折算至输入端）
17. 过载指示： 当输入信号大于量程满度值时，所对应通道红灯亮
18. 欠载指示： 当输入信号小于满度值的 0.5% ，所对应通道绿灯亮
19.A ／ D 分辨率：24 位
20. 输入阻抗：10MΩ 或 40PF
21. 输入方式：AC 、 DC 、 ICP 、 GND
22. 输入保护 : 当满度值不大于 10V 时，输入信号大于 ± 15V( 直流或交流峰值 ) 时 , 输入全保护当满度值为 20V 时，输入信号大于 ± 30V( 直流或交流峰值 ) 时 , 输入全保护
23. 触发方式：手动触发、外触发、信号触发
24. 信号触发电位：满度值的 10%-90% 、 OFF 档任意设定
25. 电源： AC 220V （ ±10% ） 50Hz （ ±2% ） 、 DC 12V （ 9-18V ），功率约 50W
26. 电磁兼容试验符合 A 类指标
27. 使用环境：适用于 GB6587.1-86-Ⅱ 组条件
28. 外形尺寸：236mm （宽） × 88mm （高） × 317mm （深） (8 通道 )
236mm （宽） × 177mm （高） × 317mm （深） (16 通道 )
482mm （宽） × 177mm （高） × 317mm （深） (32 通道 )
29. 仪器自重： 8 通道约 3.5kg ， 16 通道约 6.5kg ， 32 通道约 9kg
|
型号 |
TST5912 |
TST5910 |
TST5913 |
|
接口 |
USB |
USB |
10M/100M 自适应网口 |
|
扩展方式 |
串行总线 |
串行总线 |
并行 |
|
同步方式 |
同步时钟发生器 |
同步时钟发生器 |
GPS/ 同步时钟发生器 |
|
瞬态缓存 |
无 |
1MB |
无 |
|
连续采样频率 |
64 通道同步采集，每通道最高采样频率 100kHz， |
64 通道同步采集，每通道最高采样频率 100kHz ， |
所有通道同步采集，每通道最高采样频率 200kHz |
|
瞬态采样频率 |
无 |
1MHz |
无 |
|
触发方式 |
手动触发、外触发、信号触发 |
||
|
供电方式 |
A C 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
A C 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
AC 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
|
仪器尺寸(mm) |
236×88×317 (16 通道 ) 236×177×317 (32 通道 ) 482×177×317 (64 通道 ) |
236×88×317 (16 通道 ) 236×177×317 (32 通道 ) 482×177×317 (64 通道 ) |
236×133×317(16 通道 ) 482×133×317(32 通道 ) |
|
型号 |
TST5918 |
TST5915 |
TST5917 |
|
接口 |
USB |
USB |
10M/100M自适应网口 |
|
扩展方式 |
串行总线 |
串行总线 |
并行 |
|
同步方式 |
同步时钟发生器 |
同步时钟发生器 |
同步时钟发生器 |
|
瞬态缓存 |
无 |
|
|
|
连续采样频率 |
128通道同步采集，每通道最高采样频率 100kHz |
128通道同步采集，每通道最高采样频率 100kHz |
128通道同步采集，每通道最高采样频率 100kHz |
|
瞬态采样频率 |
无 |
||
|
触发方式 |
手动触发、外触发、信号触发 |
||
|
供电方式 |
AC 220V（±10%）50Hz（±2% ）、DC 12V（9-18V ） |
AC 220V （±10%）50Hz （±2%）、DC 12V（9-18V） |
AC 220V（±10% ）50Hz（±2% ） 、 DC 12V（ 9-18V ） |
|
仪器尺寸（ mm ） |
236×88×317(16 通道 ) 236×177×317(32 通道 ) 482×177×317(64 通道 ) |
236×88×317(8 通道 ) 236×177×317(16 通道 ) 482×177×317(32 通道 ) |
236×133×317(8 通道 ) 482×133×317(16 通道 ) |
|
型号 |
TST5920 |
|
|
|
接口 |
100Mbps 以太网接口 |
|
|
|
扩展方式 |
网络 |
|
|
|
同步方式 |
同步时钟发生器 |
|
|
|
瞬态缓存 |
无 |
|
|
|
连续采样频率 |
所有通道同步采集，每通道最高采样频率 20kHz |
|
|
|
瞬态采样频率 |
无 |
|
|
|
触发方式 |
手动触发、外触发、信号触发 |
|
|
|
供电方式 |
AC 220V ， 50Hz |
|
|
|
仪器尺寸（ mm ） |
482×133×418(64 通道 ) |
|
|
如需详细技术资料，欢迎来电咨询索取：400 996 5117
