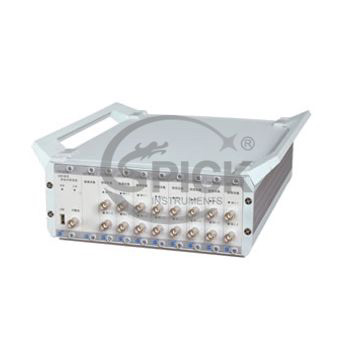

TST5918动态信号测试分析系统
技术指标
|
仪器接口 |
USB ( 全面支持USB3.0 通讯协议 ) |
|
|
扩展方式 |
串行总线 |
|
|
同步方式 |
同步时钟发生器 |
|
|
连 续 采 样 频 率 |
采 样 频 率 取 整 |
8 通道同时工作时 , 每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k 、 100k(Hz) |
|
分 析 频 率 取 整 |
8 通道同时工作时 , 每通道 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k 、 20k 、 50k(Hz) |
|
|
满度值 |
±20mV 、 ±50mV 、 ±100mV 、 ±200mV 、 ±500mV 、 ±1V 、 ±2V 、 ±5V 、 ±10V 、 ±20V |
|
|
线性度 |
满度的 0.05 ％ |
|
|
失真度 |
不大于 0.5 ％ |
|
|
系统准确度 |
小于 0.5 ％ (F.S)( 预热半小时后测量 ) |
|
|
系统稳定度 |
小于 0.05 ％ (F.S)( 预热半小时后测量 ) |
|
|
最大分析频宽 |
DC ～ 50kHz |
|
|
模拟低通滤波器 |
截止频率为 10 、 30 、 100 、 300 、 1k 、 3k 、 10k 、 PASS(Hz) 八档分档切换 |
|
|
白噪声 |
不大于 5μVrms( 输入端短路 , 在最大增益和最大带宽时折算至输入端 ) |
|
|
共模抑制（ CMR ） |
不小于 100dB |
|
|
共模电压 (DC 或 AC 峰值 ) |
小于 ±10V 、 DC ～ 60Hz |
|
|
时间漂移 |
小于 3μV/ 小时（输入端短路，预热 1 小时，恒温，在最大增益时，折算至输入端） |
|
|
温度漂移 |
小于 1μV/℃ （在允许的工作温度范围内，输入端短路，在最大增益时，折算至输入端） |
|
|
过载指示 |
当输入信号大于量程满度值时，所对应通道红灯亮 |
|
|
欠载指示 |
当输入信号小于满度值的 0.5% ，所对应通道绿灯亮 |
|
|
A ／ D 分辨率 |
24 位 |
|
|
输入阻抗 |
10MΩ 或 40PF |
|
|
输入方式 |
AC 、 DC 、 ICP 、 GND |
|
|
输入保护 |
当满度值不大于 10V 时，输入信号大于 ±15V( 直流或交流峰值 ) 时 , 输入全保护 |
|
|
触发方式 |
手动触发、外触发、信号触发 |
|
|
信号触发电位 |
满度的 10%-90% 、 OFF 档任意设定 |
|
|
电源 |
AC 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
|
|
电磁兼容试验 |
符合 A 类指标 |
|
|
使用环境 |
适用于 GB6587.1-86-Ⅱ 组条件 |
|
|
外型尺寸 |
236mm × 88mm × 317mm (8 通道 ) |
|
|
仪器自重 |
8 通道约 3.5kg ， 16 通道约 6.5kg ， 32 通道约 9kg |
|
|
型号 |
TST5912 |
TST5910 |
TST5913 |
|
接口 |
USB |
USB |
10M/100M 自适应网口 |
|
扩展方式 |
串行总线 |
串行总线 |
并行 |
|
同步方式 |
同步时钟发生器 |
同步时钟发生器 |
GPS/ 同步时钟发生器 |
|
瞬态缓存 |
无 |
1MB |
无 |
|
连续采样频率 |
64 通道同步采集，每通道最高采样频率 100kHz， |
64 通道同步采集，每通道最高采样频率 100kHz ， |
所有通道同步采集，每通道最高采样频率 200kHz |
|
瞬态采样频率 |
无 |
1MHz |
无 |
|
触发方式 |
手动触发、外触发、信号触发 |
||
|
供电方式 |
A C 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
A C 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
AC 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
|
仪器尺寸(mm) |
236×88×317 (16 通道 ) 236×177×317 (32 通道 ) 482×177×317 (64 通道 ) |
236×88×317 (16 通道 ) 236×177×317 (32 通道 ) 482×177×317 (64 通道 ) |
236×133×317(16 通道 ) 482×133×317(32 通道 ) |
|
型号 |
TST5918 |
TST5915 |
TST5917 |
|
接口 |
USB |
USB |
10M/100M自适应网口 |
|
扩展方式 |
串行总线 |
串行总线 |
并行 |
|
同步方式 |
同步时钟发生器 |
同步时钟发生器 |
同步时钟发生器 |
|
瞬态缓存 |
无 |
|
|
|
连续采样频率 |
128通道同步采集，每通道最高采样频率 100kHz |
128通道同步采集，每通道最高采样频率 100kHz |
128通道同步采集，每通道最高采样频率 100kHz |
|
瞬态采样频率 |
无 |
||
|
触发方式 |
手动触发、外触发、信号触发 |
||
|
供电方式 |
AC 220V（±10%）50Hz（±2% ）、DC 12V（9-18V ） |
AC 220V （±10%）50Hz （±2%）、DC 12V（9-18V） |
AC 220V（±10% ）50Hz（±2% ） 、 DC 12V（ 9-18V ） |
|
仪器尺寸（ mm ） |
236×88×317(16 通道 ) 236×177×317(32 通道 ) 482×177×317(64 通道 ) |
236×88×317(8 通道 ) 236×177×317(16 通道 ) 482×177×317(32 通道 ) |
236×133×317(8 通道 ) 482×133×317(16 通道 ) |
|
型号 |
TST5920 |
|
|
|
接口 |
100Mbps 以太网接口 |
|
|
|
扩展方式 |
网络 |
|
|
|
同步方式 |
同步时钟发生器 |
|
|
|
瞬态缓存 |
无 |
|
|
|
连续采样频率 |
所有通道同步采集，每通道最高采样频率 20kHz |
|
|
|
瞬态采样频率 |
无 |
|
|
|
触发方式 |
手动触发、外触发、信号触发 |
|
|
|
供电方式 |
AC 220V ， 50Hz |
|
|
|
仪器尺寸（ mm ） |
482×133×418(64 通道 ) |
|
|
如需详细技术资料，欢迎来电咨询索取：400 996 5117
