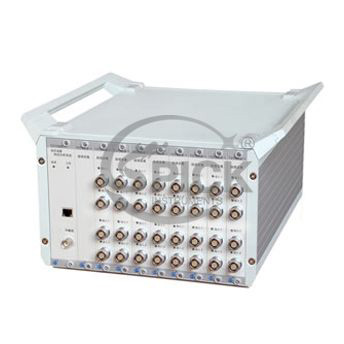

TST5920 无线动态信号测试分析系统
技术指标
1. 通讯接口： 100Mbps 以太网接口；
2. 输入阻抗： 10MΩ+10MΩ
3. A/D 分辨率：24 位
4. 输入保护 : 当输入信号大于 ±15V( 直流或交流峰值 ) 时 , 输入全保护
5. 应变测量 : 满度值 ±100000με 、 ±30000με 、 ±3000με
6. 电压测量：满度值 ±10000mV 、 ±1000mV 、 ±100mV
7. 示值误差 : 不大于 0.05 ％ (F.S)( 预热半小时后测量 )
8. 稳定度 : 0.05 ％ /h( 预热半小时后测量 )
9. 时间漂移 : 小于 3μV/2 小时 ( 输入短路 , 预热 1 小时后 , 恒温 , 在最大增益时折算至输入端 )
10. 温度漂移 : 小于 1μV/ ℃ ( 在允许的工作温度范围内 , 输入短路 , 在最大增益时折算至输入端 )
11. 噪声 : 不大于 3μVRMS( 输入短路 , 在最大增益和最大带宽时折算至输入端 )
12. 共模抑制 (CMR): 不小于 110dB
13. 共模电压 (DC 或 AC 峰值 ): 小于 ±10V 、 DC ～ 60Hz
14. 信号过载指示：输入大于满度值，指示灯为红色，表示过载
15. 输出特性：
15.1. 输出电压： 10VP
15.2. 输出电流： 5mA
15.3. 输出电阻：小于 1Ω
16.稳定性裕度：小于 10nF
17. 适用电阻应变片阻值
18. 连续采样速率 ( 存贮深度由剩余硬盘空间容量决定 )：所有通道（ 8192 通道）同时工作时 , 每通道 1 、 2 、 5 、 10 、 20 、 50 、 100 、 200 、 500 、 1k 、 2k 、 5k 、 10k (Hz) 分档切换；
19. 1/4 桥： 120Ω 、 350Ω 或用户指定
20. 全桥、半桥： 50Ω ～ 10000Ω
21. 桥路方式：全桥、半桥、 1/4 桥（ 3 线）
22. 每通道独立供桥电压
23. 供桥电压 : ±1V 、 ±2.5V 、 ±5V 分档切换
24. 供桥电压精度 : 0.1 ％
25. 供桥电压稳定度 : 小于 0.05 ％
26. 供桥电压最大输出电流 : 50mA
27. 桥压输出形式 : 四线制桥压输出
28. 具有桥压输出短路保护功能，且桥压输出短路不会影响其它通道的正常工作
29. 自动平衡范围 : ±20000με( 应变计阻值的 ±2%)
30. 自动导线电阻测量及修正功能，导线电阻范围 : 0.0 ～ 100Ω
31. 系统应具有内置的程控校准源，方便校准系统
32. 滤波器指标： 低通滤波器截止频率： 1 、 3 、 10 、 30 、 100 、 300 、 1k 、 3k 、 PASS 程控切换
低通滤波器阶数： 6 阶
滤波器类型：巴特沃斯、切比雪夫、贝塞尔、无滤波程控切换‘
33. 抗混滤波器
滤波方式：每通道独立的模拟滤波 + 实时数字滤波组合抗混滤波器
截止频率 : 采样速率的 1/2.56 倍 , 设置采样速率时同时同步设定
阻带衰减 : 约 120dB/oct
平坦度 ( 分析频率范围内 ): 小于 0.1dB
34. 仪器工作电源 :AC 220V ， 50Hz ；
35. 功率： 240W ；
36. 使用环境 : 适用于 GB6587.1-86- Ⅱ组条件
37. 外形尺寸（ mm ） : 482×133×418(64 通道 )
|
型号 |
TST5912 |
TST5910 |
TST5913 |
|
接口 |
USB |
USB |
10M/100M 自适应网口 |
|
扩展方式 |
串行总线 |
串行总线 |
并行 |
|
同步方式 |
同步时钟发生器 |
同步时钟发生器 |
GPS/ 同步时钟发生器 |
|
瞬态缓存 |
无 |
1MB |
无 |
|
连续采样频率 |
64 通道同步采集，每通道最高采样频率 100kHz， |
64 通道同步采集，每通道最高采样频率 100kHz ， |
所有通道同步采集，每通道最高采样频率 200kHz |
|
瞬态采样频率 |
无 |
1MHz |
无 |
|
触发方式 |
手动触发、外触发、信号触发 |
||
|
供电方式 |
A C 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
A C 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
AC 220V （ ±10% ） 50Hz （ ±2% ）、 DC 12V （ 9-18V ） |
|
仪器尺寸(mm) |
236×88×317 (16 通道 ) 236×177×317 (32 通道 ) 482×177×317 (64 通道 ) |
236×88×317 (16 通道 ) 236×177×317 (32 通道 ) 482×177×317 (64 通道 ) |
236×133×317(16 通道 ) 482×133×317(32 通道 ) |
|
型号 |
TST5918 |
TST5915 |
TST5917 |
|
接口 |
USB |
USB |
10M/100M自适应网口 |
|
扩展方式 |
串行总线 |
串行总线 |
并行 |
|
同步方式 |
同步时钟发生器 |
同步时钟发生器 |
同步时钟发生器 |
|
瞬态缓存 |
无 |
|
|
|
连续采样频率 |
128通道同步采集，每通道最高采样频率 100kHz |
128通道同步采集，每通道最高采样频率 100kHz |
128通道同步采集，每通道最高采样频率 100kHz |
|
瞬态采样频率 |
无 |
||
|
触发方式 |
手动触发、外触发、信号触发 |
||
|
供电方式 |
AC 220V（±10%）50Hz（±2% ）、DC 12V（9-18V ） |
AC 220V （±10%）50Hz （±2%）、DC 12V（9-18V） |
AC 220V（±10% ）50Hz（±2% ） 、 DC 12V（ 9-18V ） |
|
仪器尺寸（ mm ） |
236×88×317(16 通道 ) 236×177×317(32 通道 ) 482×177×317(64 通道 ) |
236×88×317(8 通道 ) 236×177×317(16 通道 ) 482×177×317(32 通道 ) |
236×133×317(8 通道 ) 482×133×317(16 通道 ) |
|
型号 |
TST5920 |
|
|
|
接口 |
100Mbps 以太网接口 |
|
|
|
扩展方式 |
网络 |
|
|
|
同步方式 |
同步时钟发生器 |
|
|
|
瞬态缓存 |
无 |
|
|
|
连续采样频率 |
所有通道同步采集，每通道最高采样频率 20kHz |
|
|
|
瞬态采样频率 |
无 |
|
|
|
触发方式 |
手动触发、外触发、信号触发 |
|
|
|
供电方式 |
AC 220V ， 50Hz |
|
|
|
仪器尺寸（ mm ） |
482×133×418(64 通道 ) |
|
|
