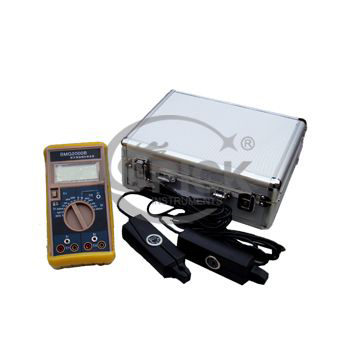

SMG2000B数字双钳相位伏安表
技术性能
1. 基本技术指标
|
测量 项目 |
量程 |
基值误差 （标准工作条件下的 准确度） |
分辨力 |
输入阻抗 |
|
电压 |
0-200V/500V |
1％满度±1个字 |
0.1V |
2M |
|
电流 |
0-200mA/2A/ 10A |
2％满度±1个字 |
0.1mA |
|
|
相位 |
0-360° |
1％满度±1个字 |
1° |
＞500KΩ |
2. 使用条件
⑴标准工作条件
|
温度 |
湿度 |
波形 |
频率 |
电流测量 时的导线位 置 |
相角测量 |
|
|
电压 |
电流 |
|||||
|
20±5℃ |
＜60％ |
正弦波 |
50±1HZ |
钳口中心 |
100±25V |
1A±0.2A |
⑵ 工作条件
|
温度 |
湿度 |
相角测量 |
频率 |
||
|
电压幅值 |
电流幅值 |
幅值测量 |
相角测量 |
||
|
5～40℃ |
＜85％ |
10～500V |
0.01～10A |
45～55Hz |
50±1Hz |
3、附加误差
⑴ 当环境温度自标准温度改变至5～40℃时，每改变10℃，由此引起的示值改变量不大于基值误差限。
⑵ 相对于标准湿度改变至85％时其示值的改变量不大于基值误差限。
⑶ 在相角测量时电流、电压、频率各单独在规定的工作条件内取值时，由此引起的附加误差不大于基值误差限。
4、安全性能
⑴ 耐压仪表与线路之间耐受50Hz正弦波电压1000V、历时1分钟。
输入端U1(或I1)与输入端U2(或I2)之间耐受50Hz正弦波电压500V，历时1分钟。
⑵ 绝缘
仪表线路与外壳之间，测相时两路输入端之间，其绝缘电阻不小于20MΩ。
5、电源
两节9V叠层电池。
6、外形尺寸和重量
仪表：85mm×167mm×35mm
重量：0.5Kg
铝合金箱：270mm×210mm×100mm
如需详细技术资料，欢迎来电咨询索取：400 996 5117
